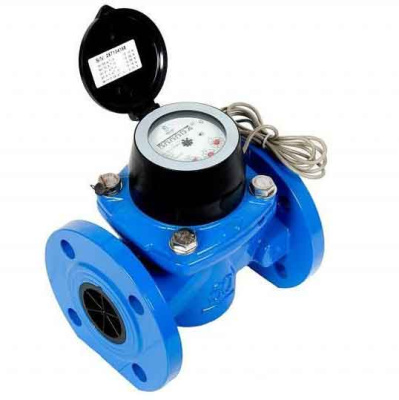

Счетчик холодной воды с импульсным выходом СТВХ-50 ДГ

Счетчик холодной воды турбинный с импульсным выходом СТВХ-50 ДГ предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного водоснабжения в диапазоне температур от 5 до 40°С при давлении не более 1,6 МПа.

Устанавливается в многоквартирных домах и на предприятиях с большим расходом воды. Могут быть установлены в помещениях с повышенной влажностью. Комплектуется датчиком герконовым. За счет комплектации счетчика датчиком герконовым (ДГ) возможна интеграция в автоматизированную систему сбора данных (АСКУЭ).

Принцип действия крылчатых счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.

Преимущества счетчиков СТВХ-50 ДГ

• высокий диапазон рабочих расходов за счет усложненного конструктивного решения (для измерения используются два счетчика);
• Датчик герконовый;
• Присоединение фланцевое;
• Надежная конструкционная защита от внешнего магнитного воздействия;
• Минимальные затраты на установку и эксплуатацию;
• Не требует прокладки электрических сетей – счетчик независим от источников питания;
• Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля.
• Температура измеряемой среды +5...+120°С
• межповерочный интервал 6 лет;
• степень защиты IP68.

Технические характеристики счетчиков СТВХ-50

Монтаж СТВХ-50 ДУ

Счетчики воды устанавливаются на горизонтальном участке трубопровода. При установке счетчика необходимо предусмотреть прямые участки до счетчика длиной 5 Ду и 2 Ду после счетчика (250 и 100 мм соответственно). Установка производится циферблатом вверх. Допускается наклон циферблата до 90 градусов от вертикальной оси.
Места установки СТВХ-50 - помещения с температурой наружного воздуха от +5 до + 60°С и относительной влажности не более 98%.
Монтаж счетчиков в затапливаемых помещениях не допускается.
Запрещается проводить сварочные работы после монтажа счетчика.

Комплект поставки

• Счетчик воды турбинный СТВХ-50 ДУ - 1 шт.
• Прокладки - 2 шт.
• Паспорт - 1 экз.
• Упаковка - 1 шт.
