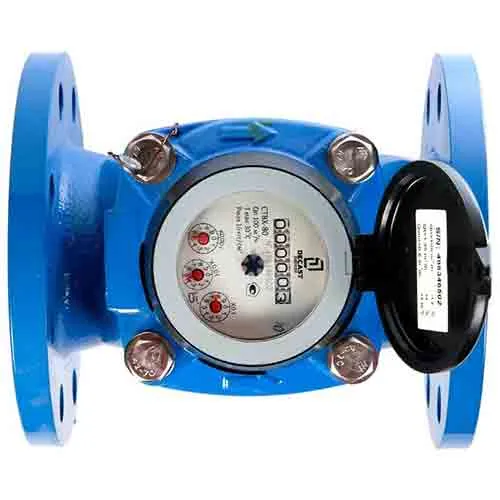

Счетчик холодной воды турбинный СТВХ-100

Счетчик холодной воды турбинный СТВХ-100 предназначен для измерения объема сетевой и питьевой воды, протекающей в подающих или обратных трубопроводах закрытых или открытых систем теплоснабжения, системах холодного водоснабжения в диапазоне температур от 5 до 40°С при давлении не более 1,6 МПа.

Принцип действия крылчатых счетчиков основан на измерении числа оборотов турбинки, вращающейся со скоростью, пропорциональной расходу воды, протекающей в трубопроводе.
Конструктивно счетчик состоит из корпуса с фильтром, измерительной камеры и счетного механизма, размещенного в стакане из немагнитного материала.

Преимущества счетчиков СТВХ-100

• высокий диапазон рабочих расходов за счет усложненного конструктивного решения (для измерения используются два счетчика);
• выпускаются в двух модификациях:
  СТВК 1 - в однокорпусном исполнении и СТВК 2 - в двухкорпусном исполнении;
• Температура измеряемой среды +5...+40°С
• межповерочный интервал 6 лет;
• степень защиты IP68.

Технические характеристики счетчиков СТВХ-100

Монтаж СТВХ-100

Счетчики воды СТВХ-100 предназначены для установки на горизонтальном участке трубопровода с прямым участком 5 Ду до счетчика и 2 Ду после счетчика (Ду - диаметр условного прохода) циферблатом вверх.
Счетчики СТВХ-80 устанавливаются в отапливаемых помещениях или специальных павильонах с температурой наружного воздуха от +5 до + 60°С и относительной влажности не более 98%.
Монтаж счетчиков в затапливаемых помещениях не допускается.

Комплект поставки

• Счетчик воды турбинный СТВХ-100 - 1 шт.
• Прокладки - 2 шт.
• Паспорт - 1 экз.
• Упаковка - 1 шт.
