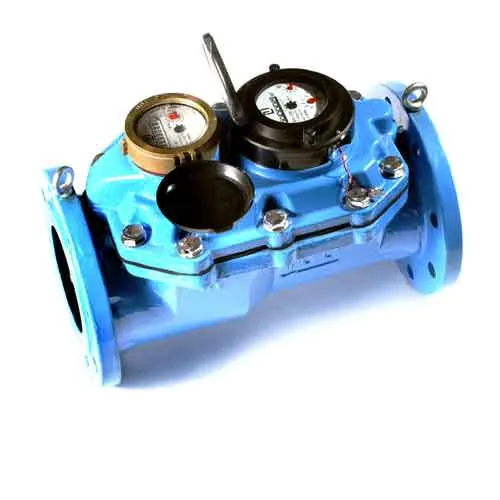

Счетчик холодной воды комбинированный СТВК 2 80/20

Счетчик холодной воды комбинированный СТВК 2 80/20 предназначен для измерения объема сетевой воды по Сан ПиН 2.1.4.1074-01 и питьевой воды по ГОСТ Р 51232-98, протекающей системах холодного водоснабжения в диапазоне температур от +5 до +30°С при давлении не более 1,6 МПа.

Счетчик состоит из двух счетчиков воды в разных корпусах, имеющих разные пределы измерений и переключающего пружинного клапана

Преимущества счетчиков СТВК 2 80/20
высокий диапазон рабочих расходов за счет усложненного конструктивного решения (для измерения используются два счетчика);
выпускаются в двух модификациях:
СТВК 1 - в однокорпусном исполнении и СТВК 2 - в двухкорпусном исполнении;
Температура измеряемой среды +5...+40°С
межповерочный интервал 6 лет;
степень защиты IP68.
Технические характеристики счетчиков СТВК 2 80/20
№ Наименование параметра Норма
1 Расход воды, м3/ч
- минимальный, Qmin 0,05
- переходный, Qt 0,2
- номинальный, Qnom 100
- максимальный, Qmax 200
2 Максимальный объем воды, м3, измеренный за
- сутки 1650
- месяц 33000
3 Порог чувствительности, м3/ч, не более 0,02
4 Минимальная цена деления счетного механизма, м3 0,0001
5 Емкость счетного механизма, м3 999999
6 Пределы допускаемой относительной погрешности, %
- в диапазоне расходов от Qmin до Qt ±5%
- в диапазоне расходов от Qt до Qmax ±2%
7 Температура измеряемой среды, °С +5...+40
8 Давление измеряемой среды, МПа, не более 1,6
9 Температура окружающего воздуха, °С +5...+50
10 Относительная влажность,%, не более 98%
Монтаж СТВК 2 80/20
Счетчик устанавливается в помещении или специальном павильоне с температурой окружающего воздуха от +5 до +50 °С и относительной влажностью не более 98%.
Место установки счетчика должно обеспечивать свободный доступ для осмотра, снятия показаний и гарантировать его эксплуатацию без повреждения.
Счетчик устанавливать в трубопровод так, чтобы направление потока соответствовало стрелке на корпусе. Счетчик рекомендуется устанавливать на горизонтальном трубопроводе шкалой вверх. Присоединение счетчика к трубопроводу должно быть герметичным и выдерживать давление 1,6 МПа (16 кгс/см2). Установку осуществлять таким образом, чтобы счетчик всегда был заполнен водой.
Присоединение к трубам с диаметром большим или меньшим диаметра счетчика осуществляется конусными промежуточными переходниками. На случай ремонта или замены перед прямыми участками труб до счетчика и после него ставятся вентили.
Перед счетчиком рекомендуется установить фильтр.
При установленном в трубопровод счетчике, а также при его монтаже запрещается проводить сварочные работы.
Заполнение счетчика водой необходимо производить плавно во избежание повышенной вибрации и гидравлических ударов.

Комплект поставки
Счетчик воды комбинированный СТВК 2 80/20 ДГ - 1 шт.
Прокладки - 2 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Купить счетчик холодной воды турбинный СТВК 2 80/20 ДГ можно оформив заказ в нашем интернет-магазине либо позвонив по телефонам, указанным на сайте
Изготовитель: Общество с ограниченной ответственностью «Декаст»
248002, г. Калуга, ул. Болдина, здание 59, пом. 1.
