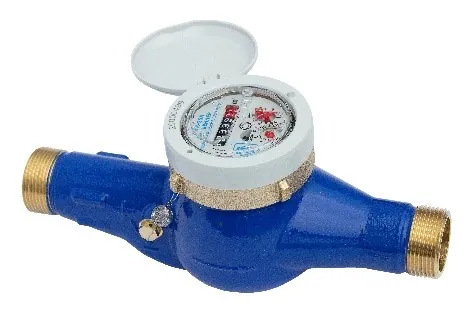

Счетчик холодной воды МТК-20N Ду20

Описание счетчиков холодной воды МТК-20N Ду20

Счетчики холодной воды МТК-20N Ду20 предназначены для измерения объема питьевой воды, протекающей по трубопроводу при температуре не более 30 °С при давлении не более 1,6 МПа. Предназначены для установки на горизонтальных и вертикальных трубопроводах без прямых участков. Межповерочный интервал и гарантийный срок эксплуатации – 4 года.

Счетчики являются механическими многоструйными сухоходными устройствами и состоят из латунного корпуса с резьбовыми патрубками, измерительной вставки с крыльчаткой и счетного механизма.

Счётчики для холодной воды МТК-20N Ду20 выполняют измерения благодаря подсчету оборотов крыльчатки, которая вращается под воздействием воды.

Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах «m3». Дольные значения кубических метров индицируются двумя барабанчиками красного цвета и двумя стрелочными указателями. Минимальная цена деления счетного механизма 0,02 литра.

Особенность конструкции крыльчатых многоструйных счетчиков воды – наличие кольцевой обоймы вокруг крыльчатки. В обойме имеются равномерно расположенные наклонные пазы, по которым направляется поток воды на крыльчатку. Это увеличивает ресурс работы, так как исключается боковой износ оси и опор крыльчатки, характерный для одноструйных счетчиков воды. Многоструйные счетчики воды практически нечувствительны к возмущениям потока.

Счетчики воды крыльчатые имеют муфтовое исполнение и применяются в трубопроводах для холодной воды МТК от DN 20 до DN 50 и для горячей воды МТWD от DN 20 до DN 40.

Все используемые материалы и защитные покрытия разрешены для контакта с питьевой водой.

Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.

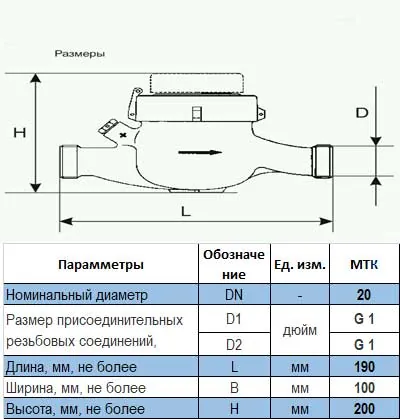

Технические характеристики

При выпуске из производства и после ремонта пределы допускаемых значений относительной погрешности в диапозоне расходов по таблице 2 составляют до 5% при Q1

При эксплуатации погрешности счетчиков могут вдвое превышать пределы допускаемых значений относительной погрешности

Счетчики выпускаются следующих конструктивных исполнений:

• МТK-N, МТWD-N- Счетчики  оснащены стрелкой с магнитом. Подготовлены для дальнейшего дооснащения герконовым датчиком импульсов.

Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.

Купить крыльчатый счетчик холодной воды МТК-20N Ду20 можно оформив заказ в нашем интернет-магазине либо позвонив по телефонам, указанным на сайте.
