Счетчик холодной воды МТК-32N Ду32 c ДГ
Описание счетчиков холодной воды МТК-32N Ду32 c ДГ
Счетчики холодной воды МТК-32N Ду32 c ДГ предназначены для измерения объема питьевой воды, протекающей по трубопроводу при температуре не более 30 °С при давлении не более 1,6 МПа. Предназначены для установки на горизонтальных и вертикальных трубопроводах без прямых участков. Межповерочный интервал и гарантийный срок эксплуатации – 4 года.
Счетчики являются механическими многоструйными сухоходными устройствами и состоят из латунного корпуса с резьбовыми патрубками, измерительной вставки с крыльчаткой и счетного механизма.
Счётчики для холодной воды МТК-32N Ду32 c ДГ выполняют измерения благодаря подсчету оборотов крыльчатки, которая вращается под воздействием воды.
Счетный механизм барабанного типа содержит пять оцифрованных барабанчиков черного цвета для индикации целых значений объема в кубических метрах «m3». Дольные значения кубических метров индицируются двумя барабанчиками красного цвета и двумя стрелочными указателями. Минимальная цена деления счетного механизма 0,02 литра.
Особенность конструкции крыльчатых многоструйных счетчиков воды – наличие кольцевой обоймы вокруг крыльчатки. В обойме имеются равномерно расположенные наклонные пазы, по которым направляется поток воды на крыльчатку. Это увеличивает ресурс работы, так как исключается боковой износ оси и опор крыльчатки, характерный для одноструйных счетчиков воды. Многоструйные счетчики воды практически нечувствительны к возмущениям потока.
Счетчики воды крыльчатые имеют муфтовое исполнение и применяются в трубопроводах для холодной воды МТК от DN 20 до DN 50 и для горячей воды МТWD от DN 20 до DN 40.
Все используемые материалы и защитные покрытия разрешены для контакта с питьевой водой.
Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.

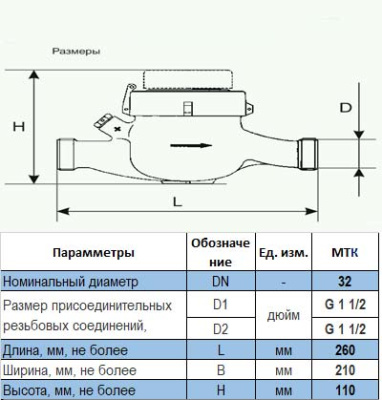

Технические характеристики
Параметры | Обозначение | Ед.изм. | МКТ-N |
---|---|---|---|
Номинальный диаметр | DN | - | 32 |
Размер присоединительных резьбовых соединений | D1 | дюйм | G 1 1/2 |
D2 | G 1 1/2 | ||
Постоянный расход | Q3 | м3/ч | 10 |
Максимальный расход | Q4 | м3/ч | 12 |
Длина, мм, не более | L | мм | 260 |
Ширина, мм, не более | B | мм | 210 |
Высота, мм, не более | H | мм | 110 |
Температурный класс | T30 | °C | 0,1 – 30 |
Климатические условия | - | °C | 5 – 55 |
Максимально возможное рабочее давление | MAP | МПа | 1,0/1,6 |
Класс потери давления, МПа | Δр | МПа | 63 |
Класс чувствительности к профилю потока | - | U0/D0 | |
Устойчивость к воздействию магнитного поля | - | высокое | |
Емкость счетного механизма | min | л | 0,02 |
max | м3 | 99999,99 | |
Порог чувствительности, л/ч | - | л/ч | <10 |
Класс точности по ГОСТ ISO 4064-1-2017 | 2 | ||
Вес импульса | - | л/имп | 1 |
Максимально возможный диапазон измерений | Q3/Q1 | R | 50H |
Диапазон измерений при серийном выпуске | 25H/20V |
Расходы в зависимости от соотношения R=Q3/Q1 по СТБ ISO 4064-1 |
Значение расходов, m3/h для МТК-32N |
---|---|
Максимальный Q4=1,25 Q3 | 12 |
Постоянный Q3 | 10 |
Переходной Q2=1,6 Q1 (для R40 V) | 0,4 |
Минимальный Q1 (для R40 V) | 0,25 |
Переходной Q2=1,6 Q1 (для R63 H) | 0,25 |
Минимальный Q1 (для R63 H) | 0,16 |
Переходной Q2=1,6 Q1 (для R80 H) | 0,2 |
Минимальный Q1 (для R80 H) | 0,12 |
Переходной Q2=1,6 Q1 (для R100 H) | 0,16 |
Минимальный Q1 (для R100 H) | 0,1 |
При выпуске из производства и после ремонта пределы допускаемых значений относительной погрешности в диапозоне расходов по таблице 2 составляют до 5% при Q1
При эксплуатации погрешности счетчиков могут вдвое превышать пределы допускаемых значений относительной погрешности
Счетчики выпускаются следующих конструктивных исполнений:
• Данные счетчики, оснащены стрелкой с магнитом и комплектуются герконовым датчиком импульсов (вес импульса – 10 литров/импульс). Счетчики, оснащенные датчиками импульсов применяются в проводных системах дистанционного считывания показаний или в беспроводных посредством подключения к дополнительному оборудованию (PDC модулю).
Унификация, заложенная в конструкцию счетчика, позволила для всех модификаций использовать одинаковую гидравлическую часть, что значительно улучшило сервисное обслуживание и ремонтопригодность, а также дооснащение счетчиков до модификаций, применяемых в беспроводных системах дистанционного считывания показаний.
Купить крыльчатый счетчик холодной воды МТК-32N Ду32 c ДГ можно оформив заказ в нашем интернет-магазине либо позвонив по телефонам, указанным на сайте.
Изготовитель: СООО «БелЦЕННЕР»,
ул. Тимирязева, д. 65, офис 310, г. Минск, РБ
